SMD 3dB 90°电桥系列二

_¥0_.00

3dB 90 ° bridge

Product Details

SMD封装描述

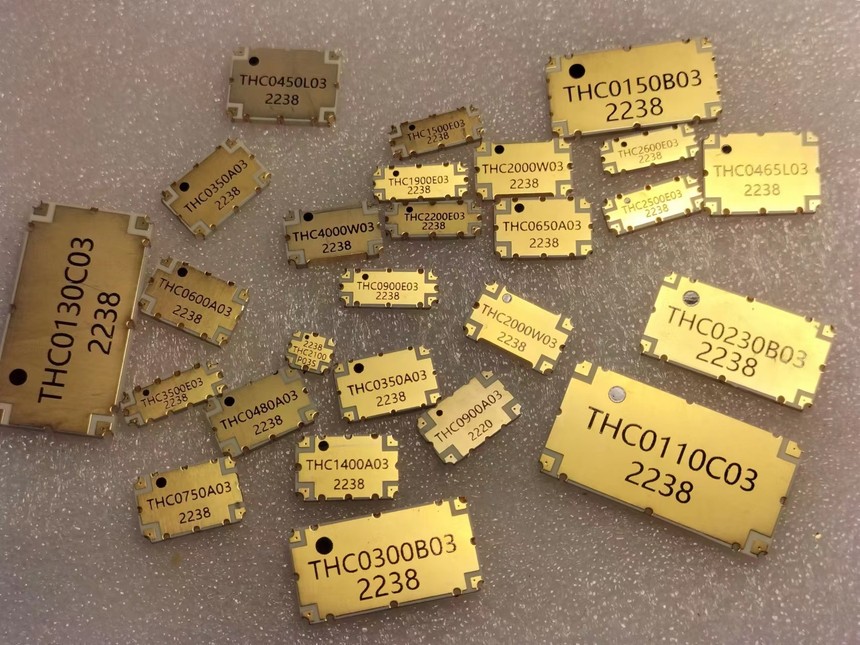

SMD 3dB 90°薄型宽频电桥202207.jpg 专利号：ZL 2021 3 0363355.8

SMD 3dB 90°电桥是一种封装紧凑型表面贴装器件。该系列产品适用于导航、RFID、雷达等应用领域。良好的隔离度、良好的回波损耗、良好的插入损耗及良好的幅度平衡度和相位平衡度等射频性能，满足产品的批量使用。

特性

◆ 可贴片 ◆ 一致性良好

◆ 插入损耗良好 ◆ 温度膨胀系数与常用材料（FR-4, G-10, RF-35, R04350等）相兼容

◆ 良好的相位平衡度比较稳定 ◆ 金属表面沉金，防止氧化和刮花

◆ 隔离良好 ◆ 符合RoHS要求

◆ 驻波良好 ◆ 编带包装出货

应用

◆ 低噪声放大器

◆ 功率放大器

◆ 左右旋圆极化天线

型号描述

*** **** * **

紧凑混合3dB电桥 中心频率（MHz）尺寸(mm) 耦合值

THC 0500=400-600 A=14.22*8.89 03=3dB

0900=800-1000 B=25.4*12.7

C=34.0*17.0

E=14.22*5.08

F=5.08*3.18

L=16.51×12.19

M＝10.16×5.08

P＝6.35×5.08

S＝6.0×3.0

X＝45×45/40×40/35×35/34×25

技术参数

型号	频率范围 (MHz)	功率（W）	插入损耗（dB）	幅度平衡度（dB）	驻波	隔离度（dB）	相位平衡度（°）	尺寸（mm）	厚度（mm）
THC0393W03	108-678	200	0.5	±1.2	＜1.25	＜-20	90±2.0	50.8X38.08	5.3
THC0400B03	300-520	200	0.15	±0.35	＜1.08	＜-25	90±1	25.4X12.7	2.0
THC0400W03	200-600	300	0.25	±0.95	＜1.2	＜-23	90±1.5	25.4X12.7	2.5
THC0450A03	350-525	150	0.25	±0.20	＜1.2	＜-22	90±2.5	14.22X8.89	2.0
THC0450B03	295-605	300	0.15	±0.38	＜1.1	＜-23	90±2.5	25.4X12.7	2.0
THC0450L03	380-520	200	0.20	±0.25	＜1.1	＜-25	90±1.5	16.51X12.19	2.0
THC0450X03	295-605	500	0.12	±0.50	＜1.18	＜-22	90±3	31.75X19.05	4.5
THC0452D03	225-680	200	0.2	±1.1	＜1.1	＜-25	90±2	34X13	2.5
THC0452L03	225-680	100	0.50	±1.0	＜1.3	＜-17	90±5	16.51X12.19	2.5
THC0452W03	225-680	300	0.25	±0.9	＜1.25	＜-21	90±1.5	25.4X12.7	2.5
THC0465A03	400-530	200	0.2	±0.20	＜1.2	＜-22	90±2.5	14.22X8.89	2.0
THC0465L03	400-530	200	0.18	±0.25	＜1.1	＜-23	90±1.5	16.51X12.19	2.0
THC0480A03	435-525	200	0.20	±0.20	＜1.15	＜-25	90±2	14.22X8.89	2.0
THC0500W03	250-750	300	0.20	±0.95	＜1.25	＜-21	90±1.5	25.4X12.7	2.5
THC0500W03L	200-800	200	0.50	±1.6	＜1.30	＜-16	90±7.0	25.4X12.7	2.5
THC0500L03	200-800	100	0.40	±1.7	＜1.25	＜-18	90±5.0	16.51X12.19	2.5
THC0530W03	200-860	300	0.40	±0.95	＜1.3	＜-18	90±3.5	60.96X27.4	3.0
THC0540W03	80-1000	300	1.0	±1.0	＜1.38	＜-20	90±2.5	82X42	4.3
THC0540W03S	80-1000	250	1.0	±0.95	＜1.32	＜-20	90±2.5	68X40	4.3
THC0548W03	136-960	200	0.55	±1.4	＜1.23	＜-18	90±5.0	50.8X28	5.1
THC0570A03	470-650	200	0.15	±0.30	＜1.15	＜-25	90±2	14.22X8.89	2.0
THC0570C03	470-650	500	0.25	±0.30	＜1.2	＜-20	90±3	34X17	4.5
THC0575A03	350-800	150	0.35	±0.75	＜1.3	＜-18	90±3.5	14.22X8.89	2.5
THC0575W03	150-1000	200	0.48	±1.25	＜1.20	＜-20	90±3.0	50.8X28	5.3
THC0580A03	400-760	200	0.38	±0.50	＜1.28	＜-18	90±6.0	14.22X8.89	2.0
THC0600A03	440-730	200	0.20	±0.25	＜1.2	＜-20	90±2.5	14.22X8.89	2.0
THC0600W03	300-900	300	0.20	±0.90	＜1.15	＜-25	90±1.5	25.4X12.7	2.5
THC0600W03	200-1000	150	0.35	±0.65	＜1.15	＜-25	90±3.0	50.8X19.04	4.6
THC0600W03H	200-1000	200	0.45	±1.1	＜1.3	＜-20	90±3.0	38.1X12.7	7.5
THC0610W03	200-1000	150	0.35	±0.75	＜1.10	＜-25	90±3.0	37.34X28.7	4.6
THC0620A03	440-800	200	0.25	±0.30	＜1.2	＜-20	90±3	14.22X8.89	2.0
THC0620C03	440-800	500	0.1	±0.35	＜1.15	＜-28	90±1.5	34X17	4.5
THC0640A03	400-860	200	0.25	±0.50	＜1.3	＜-20	90±3.5	14.22X8.89	2.0
THC0640C03	410-860	500	0.1	±0.45	＜1.15	＜-25	90±2	34X17	4.5
THC0650A03	470-860	200	0.25	±0.40	＜1.23	＜-22	90±2.5	14.22X8.89	2.0
THC0650B03	470-860	500	0.25	±0.50	＜1.2	＜-20	90±3	25.4X12.7	4.5
THC0650B03H	440-730	500	0.25	±0.50	＜1.2	＜-20	90±3	25.4X12.7	4.5
THC0650C03	470-860	500	0.25	±0.30	＜1.2	＜-20	90±3	34X17	4.5
THC0650C03H	440-730	500	0.25	±0.30	＜1.2	＜-20	90±3	34X17	4.5
THC0650W03	300-1000	200	0.35	±1.1	＜1.3	＜-17	90±7	16.51X12.19	2.5
THC0660A03	470-610	200	0.20	±0.25	＜1.20	＜-20	90±2.0	14.22X8.89	2.0
THC0700A03	600-800	200	0.15	±0.20	＜1.15	＜-25	90±1.5	14.22X8.89	2.0
THC0700B03H	350-1050	300	0.23	±0.90	＜1.18	＜-26	90±1.0	25.4X12.7	2.5
THC0700C03	400-1000	500	0.15	±0.70	＜1.22	＜-20	90±3	34X17	4.5
THC0700W03H	200-1200	200	0.45	±1.0	＜1.20	＜-20	90±2	50.8X23	5.1
THC0725W03	225-1250	150	0.40	±1.1	＜1.10	＜-25	90±3	37.34X28.7	4.6

更高频率转目录SMD 3dB 90°电桥(下)查看

Innovative patented technology and superior RF characteristics，Combine competitive costs，This product is suitable for a wide range of wireless communication systems and terminals，CoversWiMAX、WLAN、Wi-Fi、CATV、satellite communication、Radar、Base station and RF module, etc.，And widely used in antenna、Mobile Phone、Automotive electronics and consumer terminals。
